主要技术参数
项目	参数
成像方式	采用线阵CCD扫描技术动态方式成像
扫描方式	线性扫描，全自动，红外感应触发
最大扫描速率	18kHz
车底图像纵向分辨率	≥2048像素CCD
图像分辨率	12000 × 7500；2000万像素
通过车速	≥1-80km/h，建议≤30km/h；
扫描仪数据线	标配10 米；（可定制长度）
车底图像扫描仪	采用独有的开放式宽视场车底图像采集技术设计
视场角度	≥175度
辅助照明	160W
照明组件	两颗单体密封LED面光源；寿命：＞50000h
扫描方向	单向扫描
承重	≥20T
防水等级	IP68
使用环境温度	－20度- ＋60度
扫描装置结构设计	单体多重密封，高强度抗压设计，具有防尘、防水等功能。
扫描仪重量	28kg
扫描装置体积	450×400×78mm
工作电压	DC24V
系统供电	AC110-240V/50-60Hz
车底图像显示方式	大幅面横向显示
底盘存储或载入时间	﹤1秒
图像检索功能检验	能按日期、时间、车牌号等信息检索以存储的车底及车牌图像。
图像自动存储、删除功能	保存不少于20万张图片，对过期图片自动删除。
图像质量调整功能	可生产对车底或车牌图像进行饱和度、对比度、均衡、锐化调整；并进行放大缩小处理，且放大倍数达>16级，并可对局部进行放大显示。
车辆底盘图像对比功能	支持自动弹出车辆的历史底盘图像与当前图像进行同屏对比，辅助人员检查工作，更加便于发现车辆的不同处。
可疑物品辅助检查功能	软件自动发现与辨别车底盘存在可疑物，并对可疑物所在部位通过软件自动进行框选与提示，辅助人员检查工作。
主要功能	高速自动扫描功能、图像信息迭加功能、图像自动存储及删除功能、图像缩放功能、图像参数调整功能、图像检索功能、图像导出功能、图像打印功能、用户管理功能、联动功能、远程控制功能、车辆统计功能、车辆速度感应功能、车牌识别功能、黑白名单管理功能、辅助报警功能、历史图像比对功能、扫描模式设置功能；
系统主机服务器及显示器	1、显示器：22寸真彩液晶显示器 2、CPU：专用处理器 3、主板：专用主板 4、内存：DDR3，大于等于2GB 5、硬盘：不小于500G高速硬盘 6、外观：铝合金复合材质
车牌识别系统	1、标配1路车牌识别系统； 2、单字符识别准确率：≥99%； 3、平均识别时间：<20ms； 4、整牌识别准确率：≥95% 5、车牌图像允许水平倾斜角度：-10 ~ +10 度； 6、字符（汉字除外）识别准确率：≥93% 7、视频信噪比：＞48db

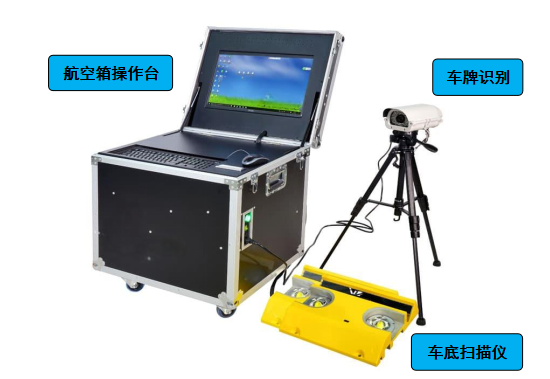

配置清单
序号	设备名称	品牌	型号	单位	数量	备注（主要设备）
1	车辆底盘图像分析管理软件	中威盾	WD-UVSS-1	套	1	软件
2	车辆底盘成像设备	中威盾	WD-UVSS-1	套	1	扫描仪主体
3	控制操作箱	中威盾	WD-UVSS-1	套	1	航空箱
					1	系统主机
					1	显示器
4	车牌识别系统	中威盾	WD-UVSS-1	套	1	软件
4	车牌识别系统	中威盾	WD-UVSS-1	台	1	摄像机

配件辅材
序号	辅件名称	品牌	型号	单位	数量	备注
1	扫描仪到控制箱数据线（定制）	中威盾	WD-UVSS-1	条	1	可根据客户需要加长
2	车牌摄像机到操作台数据线			条	1
3	控制箱电源线			条	1
4	车牌摄像头电源线			条	1
5	减速带	/	/	套	1	/

系统构成

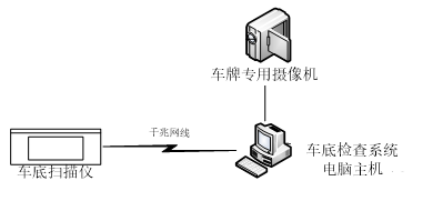

本系统使用的硬件设备主要由车底检查系统电脑主机、车底扫描仪、车牌识别系统等三大设备模块构成，系统工作连接（主要部分）如下所示：

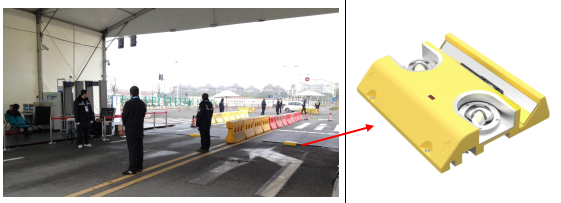

车底设备图片车底安全检查系统主要检测各种车辆底部，能够快速准确的找出藏匿在车底的违禁物品和非法偷渡、走私人员，比传统车底检查镜更快更准确，大大提高了车辆安全检查的速度和准确度，减少人力资源的投入。

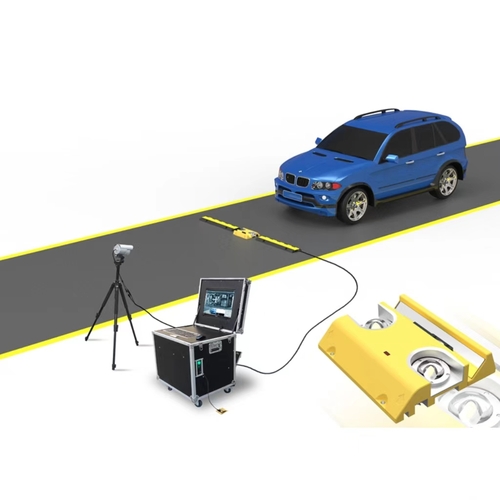

现场使用—视图

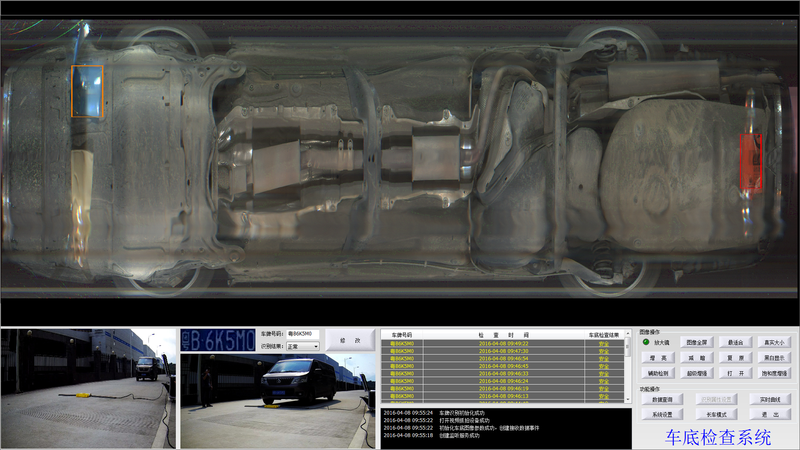

操作界面—视图

设备实体—视图
